超音波振動切削の加工事例

加工区分
外径旋削
被削材名
タングステン

タングステンは高脆材であるため、切削工具における問題点は工具磨耗に限らず、欠けにも注意する必要がある。特に工具磨耗が進行してくると、この傾向は著しくなる。一般的には切れ刃のシャープな工具を使用し、送りを低く設定して加工する。
振動切削により加工することで、寸法精度、及び面粗度とも安定した加工が可能となる。

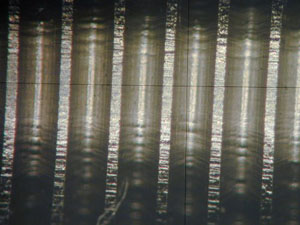

【表面性状の比較】

慣用切削

慣用切削 慣用切削

Rmax=6.163μm

振動切削

振動切削 振動切削

Rmax=1.000μm

【切削条件】

切削速度 15m/min
切込み量 0.1mm
送り 0.03mm/rev
チップ TPGT110204K(KC730)
切削油剤 不水溶性
使用機械 C004(ツガミ)
θR
θr

【加工後の刃先】

慣用切削

慣用切削(1分切削後)

振動切削

振動切削(20分切削後)

【ねじの加工例】

慣用切削
