工作機械用超音波加工装置

楕円振動切削装置、超音波ドリルなど

小型振動切削装置・SB-50

SB50

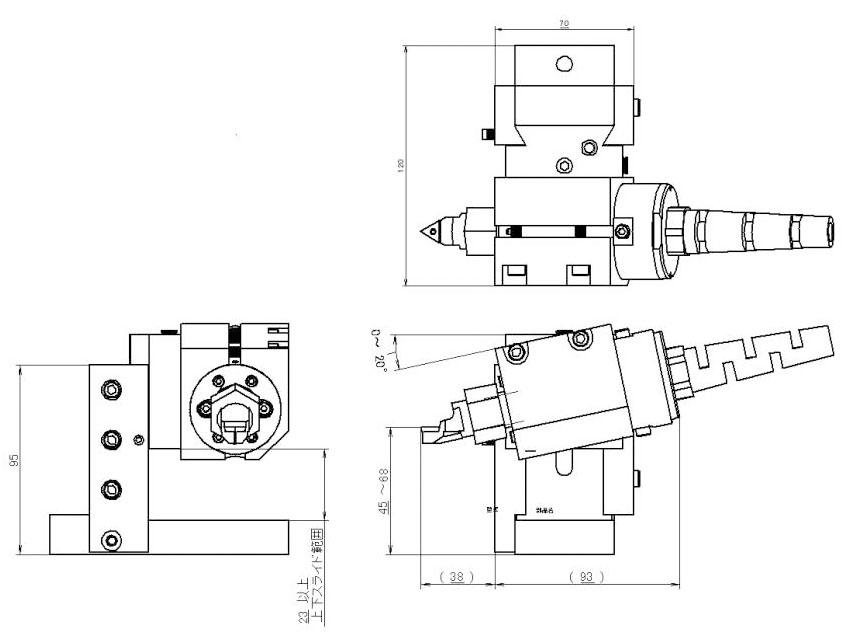

詳細図1

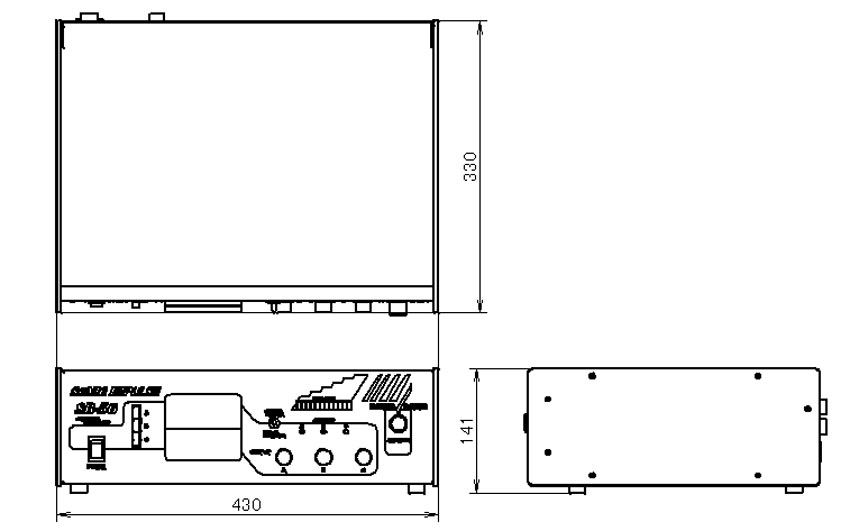

詳細図2

  • 従来と比較して同等以上の性能を維持し、発振器を小型軽量化しました。
  • 機器への装着性を考慮し、振動子は弊社振動切削装置SB-150と比べて半分以下の重量です。
  • 専用小型刃物台も開発し、ツールセッティングが飛躍的に容易になっています。ピッチング角・ローリング角は勿論、旋回も自由に設定できます。
  • 今までの弊社専用各種ツールがそのまま継続して使用でき、小型化された利点を生かして、小型旋盤に複数搭載しての複合精密加工が可能です。
  • SB-150と同等の切削性能を誇り、サブミクロンオーダーの寸法精度で加工できます。
  • 軽切削専用のため、高周波利用設備(電波法)の使用許可申請が不要です。どなたでも気軽にご利用できます。

【主な仕様】

発振周波数 19.5Khz
振動振幅 30μmp-p〜65μmp-p
最大超音波出力 50Wmax
適用チップホルダー 剣バイト
右片刃バイト
左片刃バイト
各種中繰りバイト(φ1〜φ8用)

【標準付属品】

  • 締着ナット:3ケ
  • ペーストスプレー:1ケ
  • 水平ゲージスパナ:1ケ
  • 締着スパナ:1ケ
  • レンチ、スパナ類:1式

【オプション=各種バイトホルダー】

バイトホルダー

【ソニックインパルス・SB-50】

特許第920、423号及び特許出願中10件

特許第920、423号は理化学研究所より実施権の許諾を受けたものです。
